ダイアグラムの作成

ダイアグラムの作成について

Markdown では、Mermaid、geoJSON と topoJSON、ASCII STL の 3 つの異なる構文を使用してダイアグラムを作成できます。ダイアグラムのレンダリングは、GitHub Issues、GitHub Discussions、pull request、Wiki、Markdown ファイルで利用できます。

Mermaid ダイアグラムの作成

Mermaid は、テキストをダイアグラムにレンダリングする、マークダウンから着想を得たツールです。たとえば、Mermaid ではフローチャート、シーケンス図、円グラフなどをレンダリングできます。詳細については、Mermaid のドキュメントを参照してください。

Mermaid ダイアグラムを作成するには、mermaid 言語識別子をもつコードブロック内に Mermaid 構文を追加します。コードブロックの作成の詳細については、「コードブロックの作成と強調表示」を参照してください。

たとえば、フローチャートを作成できます。

Here is a simple flow chart:

```mermaid
graph TD;
    A-->B;
    A-->C;
    B-->D;
    C-->D;
```

レンダリングされた Mermaid フローチャート

注: GitHub で Mermaid 構文を使用しているときに、サードパーティの Mermaid プラグインを実行すると、エラーが発生する可能性があります。

GeoJSON マップと TopoJSON マップの作成

GeoJSON または TopoJSON 構文を使うと、対話型マップを作成できます。マップを作成するには、フェンスコードブロック内に GeoJSON または TopoJSON を、geojson または topojson 構文識別子と共に追加します。詳細については、「コードブロックの作成と強調表示」を参照してください。

GeoJSON の使用

たとえば、シンプルなマップを作成できます。

```geojson
{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "id": 1,
      "properties": {
        "ID": 0
      },
      "geometry": {
        "type": "Polygon",
        "coordinates": [
          [
              [-90,35],
              [-90,30],
              [-85,30],
              [-85,35],
              [-90,35]
          ]
        ]
      }
    }
  ]
}
```

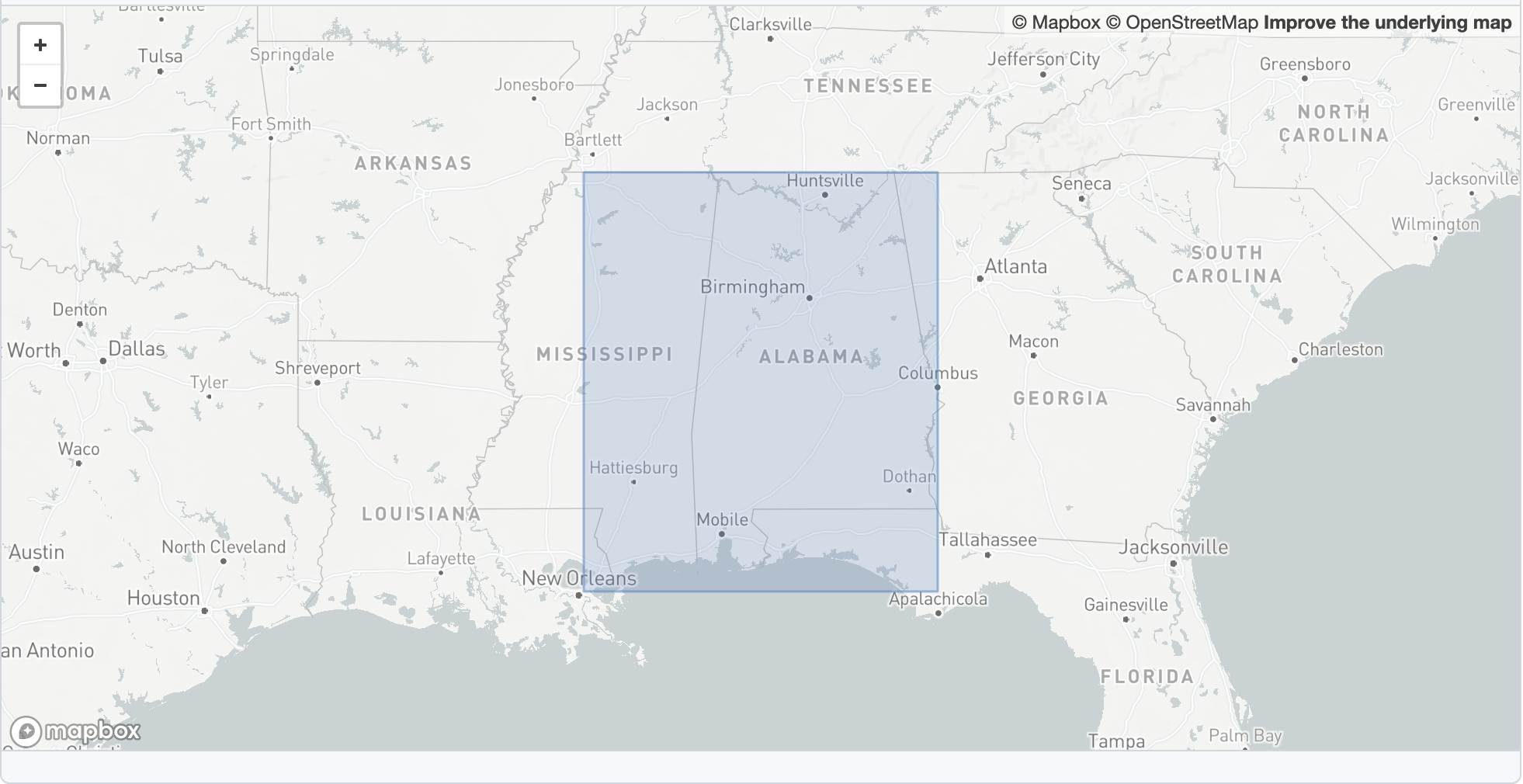

レンダリングされたマップ

TopoJSON の使用

たとえば、シンプルな TopoJSON マップを作成できます。

```topojson
{
  "type": "Topology",
  "transform": {
    "scale": [0.0005000500050005, 0.00010001000100010001],
    "translate": [100, 0]
  },
  "objects": {
    "example": {
      "type": "GeometryCollection",
      "geometries": [
        {
          "type": "Point",
          "properties": {"prop0": "value0"},
          "coordinates": [4000, 5000]
        },
        {
          "type": "LineString",
          "properties": {"prop0": "value0", "prop1": 0},
          "arcs": [0]
        },
        {
          "type": "Polygon",
          "properties": {"prop0": "value0",
            "prop1": {"this": "that"}
          },
          "arcs": [[1]]
        }
      ]
    }
  },
  "arcs": [[[4000, 0], [1999, 9999], [2000, -9999], [2000, 9999]],[[0, 0], [0, 9999], [2000, 0], [0, -9999], [-2000, 0]]]
}
```

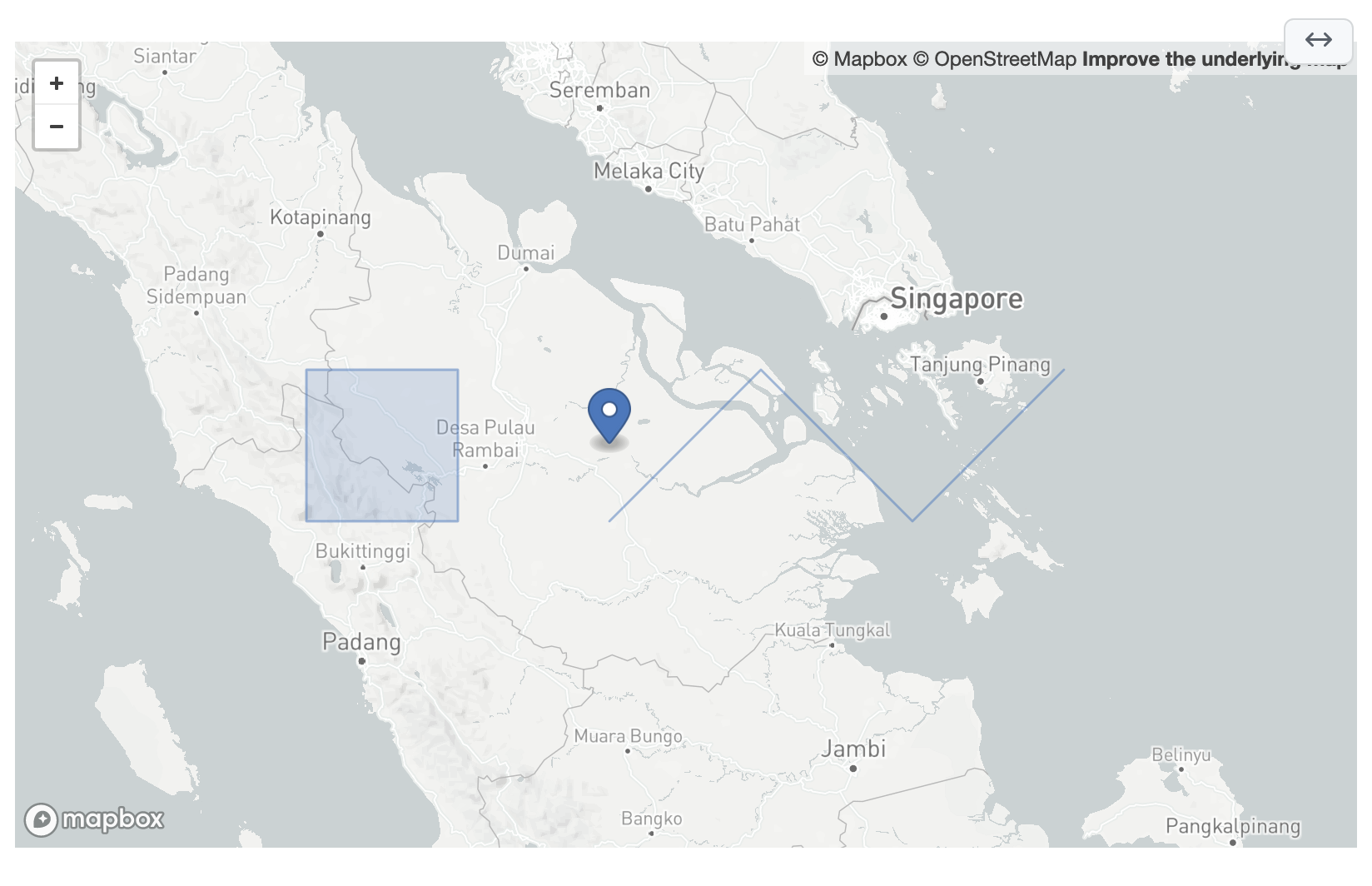

レンダリングされた topojson マップ

.geojson ファイルと .topojson ファイルでの作業の詳細については、「非コードファイルでの作業」を参照してください。

STL 3D モデルの作成

マークダウンで ASCII STL 構文を直接使用して、対話型の 3D モデルを作成できます。モデルを表示するには、コードブロック内に ASCII STL 構文を、stl 構文識別子と共に追加します。詳細については、「コードブロックの作成と強調表示」を参照してください。

たとえば、シンプルな 3D モデルを作成できます。

```stl
solid cube_corner
  facet normal 0.0 -1.0 0.0
    outer loop
      vertex 0.0 0.0 0.0
      vertex 1.0 0.0 0.0
      vertex 0.0 0.0 1.0
    endloop
  endfacet
  facet normal 0.0 0.0 -1.0
    outer loop
      vertex 0.0 0.0 0.0
      vertex 0.0 1.0 0.0
      vertex 1.0 0.0 0.0
    endloop
  endfacet
  facet normal -1.0 0.0 0.0
    outer loop
      vertex 0.0 0.0 0.0
      vertex 0.0 0.0 1.0
      vertex 0.0 1.0 0.0
    endloop
  endfacet
  facet normal 0.577 0.577 0.577
    outer loop
      vertex 1.0 0.0 0.0
      vertex 0.0 1.0 0.0
      vertex 0.0 0.0 1.0
    endloop
  endfacet
endsolid
```

レンダリングされた 3D モデル

.stl ファイルでの作業の詳細については、「非コードファイルでの作業」を参照してください。
